使用 ArgoCD + Kargo 打造 GitOps 多環境 CD Pipeline

本文示範如何從零開始，使用 ArgoCD 與 Kargo 建立一套完整的多環境持續交付（CD）Pipeline。
所有 Pipeline 設定都透過 GitOps 版本控管，讓環境還原、稽核追蹤變得簡單可靠。

---

架構概覽 #

新 Image 推上 Registry
        ↓ 自動偵測
  Kargo Warehouse
        ↓ 自動 promote
      dev  ──────→ sit ──────→ uat ──────→ yb-prod
           (手動 approve)  (手動 approve) (手動 approve)

• Warehouse：監控 Container Registry，偵測到新 image tag 時自動建立 Freight
• dev：有新 Freight 時自動 promote（無需人工）
• sit / uat / yb-prod：需在 Kargo UI 手動 approve，且必須按順序推進

核心元件 #

元件	角色
ArgoCD	GitOps 引擎，監控 Git 並將資源同步到 K8s
Kargo	CD Pipeline，管理版本在各環境間的推進
Kustomize	K8s 資源的 overlay 管理（各環境差異化設定）

---

前置需求 #

• kubectl >= 1.28
• helm >= 3.12
• 已安裝 ArgoCD（本文假設已有可用的 ArgoCD）
• 一個 K8s Cluster（範例使用 GKE）

# 設定 kubectl context
gcloud container clusters get-credentials <your-cluster-name> \
  --zone <your-zone> \
  --project <your-project-id>

---

Step 1：安裝 Kargo #

Kargo 使用 Helm 安裝，支援本地 chart 或遠端 chart。

# 建立 namespace
kubectl create namespace kargo

# 安裝 Kargo（使用本地 chart 或 OCI registry）
helm install kargo ./developers/kargo \
  --namespace kargo \
  --set api.adminAccount.passwordHash='<your-bcrypt-password-hash>' \
  --set api.adminAccount.tokenSigningKey='<your-random-signing-key>'
# 等待 pod 就緒
kubectl wait --for=condition=Ready pods --all -n kargo --timeout=300s

產生 bcrypt hash：htpasswd -bnBC 10 "" yourpassword | tr -d ':\n'

安裝完成後，透過 NodePort 或 LoadBalancer 公開 Kargo API（port 443）。

---

Step 2：規劃目錄結構 #

本文採用以下 GitOps 目錄結構，所有設定都版控於 Git：

kustomize/
├── bases/                        # 各服務的 base kustomize 定義
├── env/                          # 各環境 overlay
│   ├── dev/tool-api/
│   ├── sit/tool-api/
│   ├── uat/tool-api/
│   └── yb-prod/tool-api/
├── argocd-apps/                  # ArgoCD Application 定義（App of Apps）
│   └── tool-api/
│       ├── kustomization.yaml
│       ├── argocd-app.yaml       # App of Apps 入口
│       ├── dev-tool-api.yaml
│       ├── sit-tool-api.yaml
│       ├── uat-tool-api.yaml
│       └── ybprod-tool-api.yaml
└── kargo/                        # Kargo Pipeline 設定
    ├── argocd-app-kargo-tool-api.yaml   # 管理 Kargo 設定的 ArgoCD app
    └── kargo-tool-api/
        ├── kustomization.yaml
        ├── project.yaml
        ├── projectconfig.yaml
        ├── warehouse.yaml
        ├── stage-dev.yaml
        ├── stage-sit.yaml
        ├── stage-uat.yaml
        ├── stage-yb-prod.yaml
        └── git-credentials.yaml

---

Step 3：建立 Kargo Pipeline 設定 #

3.1 Project #

kustomize/kargo/kargo-tool-api/project.yaml

apiVersion: kargo.akuity.io/v1alpha1
kind: Project
metadata:
  name: kargo-tool-api
spec: {}

3.2 ProjectConfig（自動 promote 設定） #

kustomize/kargo/kargo-tool-api/projectconfig.yaml

apiVersion: kargo.akuity.io/v1alpha1
kind: ProjectConfig
metadata:
  name: kargo-tool-api
  namespace: kargo-tool-api
spec:
  promotionPolicies:
  - stage: dev
    autoPromotionEnabled: true   # dev 環境自動 promote
  # sit/uat/yb-prod 預設手動

3.3 Warehouse（監控 Container Registry） #

kustomize/kargo/kargo-tool-api/warehouse.yaml

apiVersion: kargo.akuity.io/v1alpha1
kind: Warehouse
metadata:
  name: tool-api
  namespace: kargo-tool-api
spec:
  freightCreationPolicy: Automatic
  interval: 5m0s
  subscriptions:
  - image:
      repoURL: <your-registry>/tool-api
      semverConstraint: ">=0.0.0"
      imageSelectionStrategy: SemVer
      strictSemvers: true
      discoveryLimit: 10

Warehouse 每 5 分鐘掃描 Registry，發現新 tag 後自動建立 Freight。

3.4 Stage 設定（以 dev 為例） #

kustomize/kargo/kargo-tool-api/stage-dev.yaml

apiVersion: kargo.akuity.io/v1alpha1
kind: Stage
metadata:
  name: dev
  namespace: kargo-tool-api
spec:
  requestedFreight:
  - origin:
      kind: Warehouse
      name: tool-api
    sources:
      direct: true    # 直接從 Warehouse 取 Freight
  promotionTemplate:
    spec:
      steps:
      - uses: git-clone
        config:
          repoURL: https://<your-git-repo>
          checkout:
          - branch: main
            path: ./repo
      - uses: kustomize-set-image
        as: update-image
        config:
          path: ./repo/kustomize/env/dev/tool-api
          images:
          - image: <your-registry>/tool-api
            tag: ${{ imageFrom("<your-registry>/tool-api").Tag }}
      - uses: git-commit
        config:
          path: ./repo
          message: "chore(dev): promote tool-api to ${{ imageFrom(\"<your-registry>/tool-api\").Tag }}"
      - uses: git-push
        as: push
        config:
          path: ./repo
      - uses: argocd-update
        config:
          apps:
          - name: dev-tool-api
            namespace: argocd

關鍵說明：

• kustomize-set-image：修改 kustomize overlay 中的 image tag
• git-commit + git-push：將修改推回 Git
• argocd-update：通知 ArgoCD 同步最新 commit

其他環境（sit/uat/yb-prod）的 Stage 設定類似，差別在：

• sources.direct: false，改為 upstream: [{origin: {kind: Stage, name: dev}}（sit 從 dev 取）
• promotionTemplate 的 path 和 app name 對應各自環境

3.5 Git Credentials（Kargo push 回 Git 用） #

kustomize/kargo/kargo-tool-api/git-credentials.yaml

apiVersion: v1
kind: Secret
metadata:
  name: git-credentials
  namespace: kargo-tool-api
  labels:
    kargo.akuity.io/cred-type: git
stringData:
  repoURL: https://<your-git-repo>
  username: <your-git-username>
  password: <your-git-password-or-token>   # 建議使用 Project Access Token

安全提醒：正式環境建議使用 External Secrets Operator 或 Vault 管理此 Secret，避免明文入 Git。

3.6 kustomization.yaml #

apiVersion: kustomize.config.k8s.io/v1beta1
kind: Kustomization
resources:
- project.yaml
- projectconfig.yaml
- warehouse.yaml
- git-credentials.yaml
- stage-dev.yaml
- stage-sit.yaml
- stage-uat.yaml
- stage-yb-prod.yaml

---

Step 4：建立 ArgoCD Applications #

4.1 各環境 Application（含 Kargo 授權 annotation） #

每個環境的 ArgoCD Application 需加上 kargo.akuity.io/authorized-stage annotation，讓 Kargo 有權觸發 ArgoCD sync：

kustomize/argocd-apps/tool-api/dev-tool-api.yaml

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: dev-tool-api
  namespace: argocd
  annotations:
    kargo.akuity.io/authorized-stage: kargo-tool-api:dev   # 允許 dev stage 觸發 sync
spec:
  project: default
  source:
    repoURL: https://<your-git-repo>
    targetRevision: HEAD
    path: kustomize/env/dev/tool-api
  destination:
    server: https://kubernetes.default.svc
    namespace: dev
  syncPolicy:
    automated:
      prune: true
      selfHeal: true
    syncOptions:
    - ServerSideApply=true

其他環境類推，annotation 改為對應的 stage 名稱（kargo-tool-api:sit、kargo-tool-api:uat、kargo-tool-api:yb-prod）。

4.2 App of Apps（管理所有 ArgoCD Applications） #

kustomize/argocd-apps/tool-api/argocd-app.yaml

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: tool-api-argocd-apps
  namespace: argocd
  annotations:
    argocd.argoproj.io/sync-wave: "-1"
spec:
  project: default
  source:
    repoURL: https://<your-git-repo>
    targetRevision: HEAD
    path: kustomize/argocd-apps/tool-api
  destination:
    server: https://kubernetes.default.svc
    namespace: argocd
  syncPolicy:
    automated:
      prune: true
      selfHeal: true
    syncOptions:
    - ServerSideApply=true

4.3 Kargo Pipeline 的 ArgoCD Application #

kustomize/kargo/argocd-app-kargo-tool-api.yaml

apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: kargo-tool-api
  namespace: argocd
spec:
  project: default
  source:
    repoURL: https://<your-git-repo>
    targetRevision: HEAD
    path: kustomize/kargo/kargo-tool-api
  destination:
    server: https://kubernetes.default.svc
    namespace: kargo-tool-api
  syncPolicy:
    automated:
      prune: true
      selfHeal: true
    syncOptions:
    - ServerSideApply=true
  ignoreDifferences:
  - group: kargo.akuity.io
    kind: Warehouse
    managedFieldsManagers:
    - kargo
  - group: kargo.akuity.io
    kind: Stage
    managedFieldsManagers:
    - kargo
  - group: kargo.akuity.io
    kind: Project
    managedFieldsManagers:
    - kargo
  - group: kargo.akuity.io
    kind: ProjectConfig
    managedFieldsManagers:
    - kargo

ignoreDifferences + managedFieldsManagers: [kargo] 是關鍵設定：Kargo controller 會在資源上加入預設值，若不忽略這些差異，ArgoCD 會一直顯示 OutOfSync。

---

Step 5：Apply 到 Cluster #

# 1. 建立 Kargo pipeline 的 ArgoCD app
#    → ArgoCD 會自動從 Git 同步 Kargo 所有資源
kubectl apply -f kustomize/kargo/argocd-app-kargo-tool-api.yaml

# 2. 建立 App of Apps（管理 tool-api 的 4 個 ArgoCD Application）
kubectl apply -f kustomize/argocd-apps/tool-api/argocd-app.yaml

確認所有資源同步完成：

kubectl get applications -n argocd
kubectl get project,warehouse,stage -n kargo-tool-api

---

環境畫面說明 #

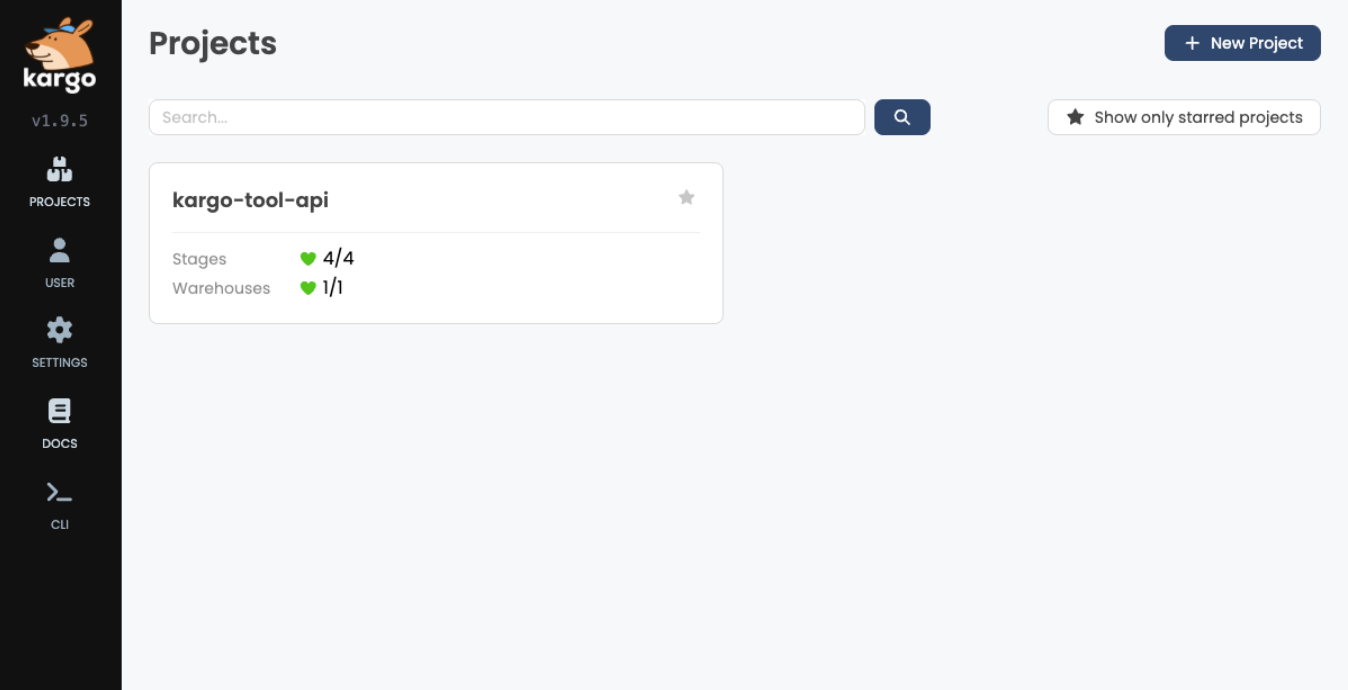

Kargo Projects 頁面 #

登入 Kargo UI 後，可以看到所有 Project 的概覽：

每個 Project 顯示 Stages 和 Warehouses 的數量與健康狀態。

---

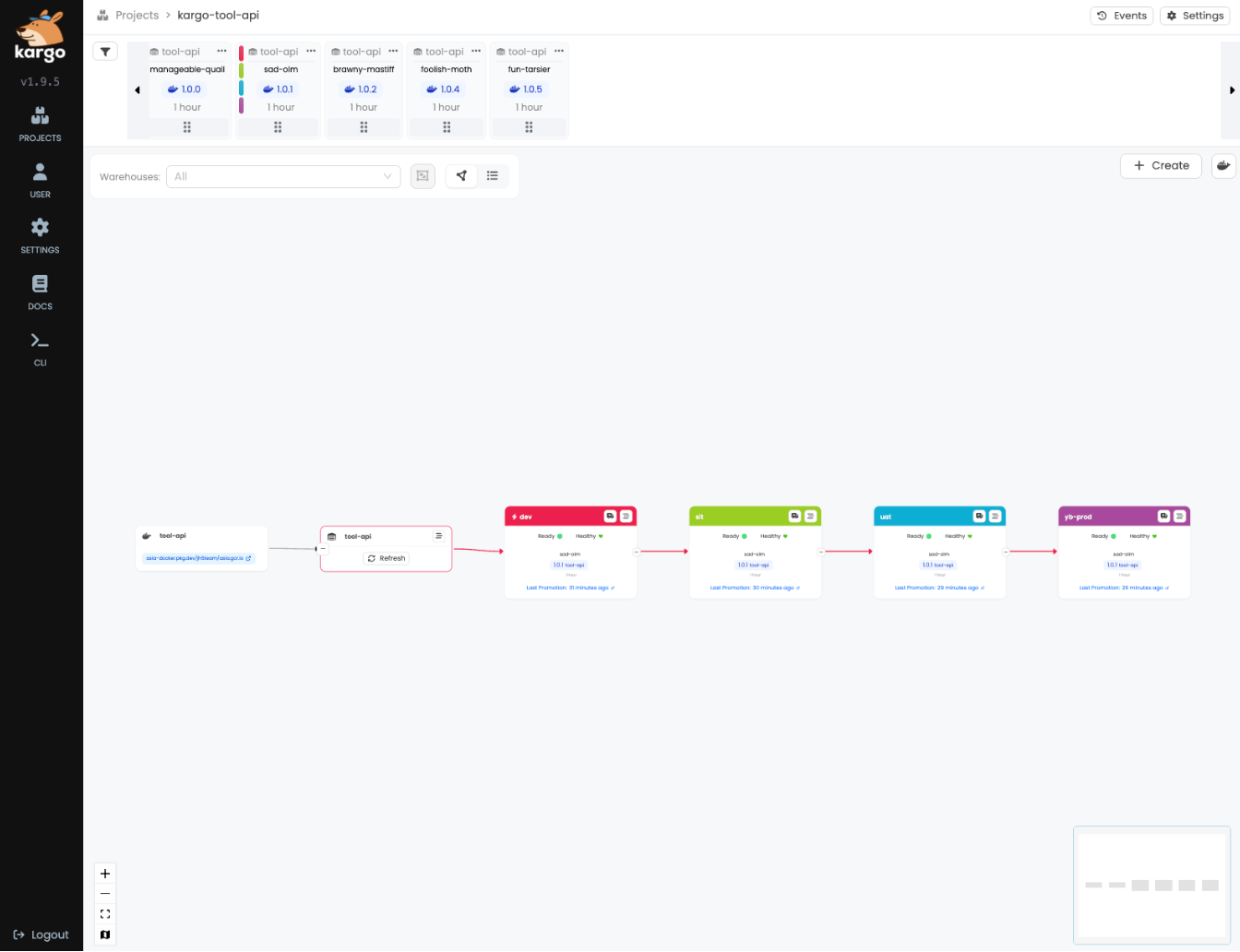

Kargo Pipeline 視覺化 #

點進 Project 後，可以看到完整的 Pipeline 流程圖：

畫面最上方的 Freight bar 顯示 Warehouse 偵測到的所有 image 版本。
Pipeline 從左到右：Warehouse → dev → sit → uat → yb-prod。

每個 Stage 卡片顯示：

• Ready / Healthy：Stage 的健康狀態
• 當前版本：目前此環境執行的 image tag
• Last Promotion：上次 promote 的時間

---

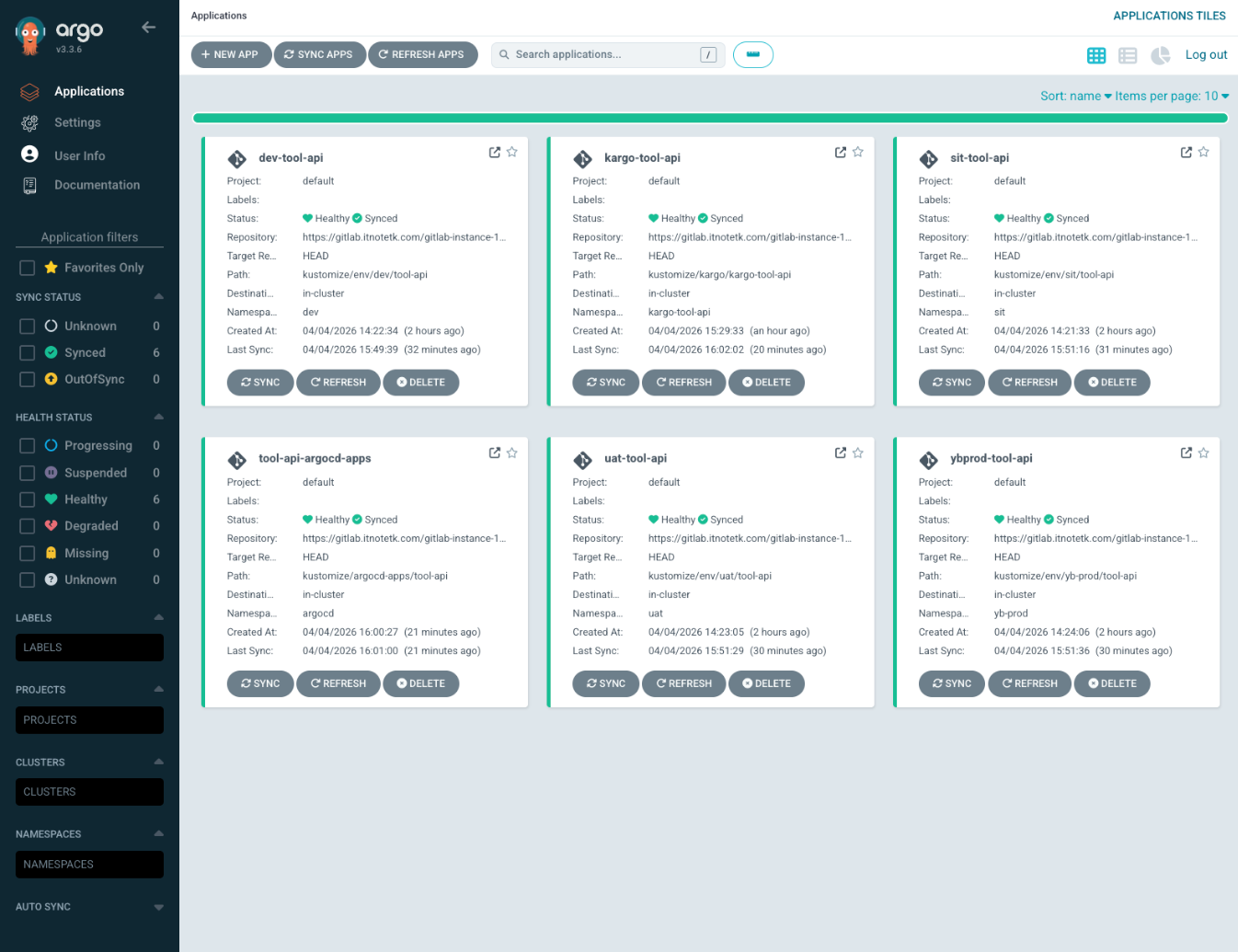

ArgoCD Applications 列表 #

在 ArgoCD UI 中可以看到所有由 App of Apps 管理的 Application：

共 6 個 Application：

Application	管理內容
dev-tool-api	dev 環境部署
sit-tool-api	sit 環境部署
uat-tool-api	uat 環境部署
ybprod-tool-api	yb-prod 環境部署
tool-api-argocd-apps	App of Apps（管理上面 4 個 app）
kargo-tool-api	Kargo Pipeline 資源（Project/Warehouse/Stage）

---

手動 Promote 流程 #

當需要將某個版本推進到 sit/uat/yb-prod 時，在 Kargo UI 操作：

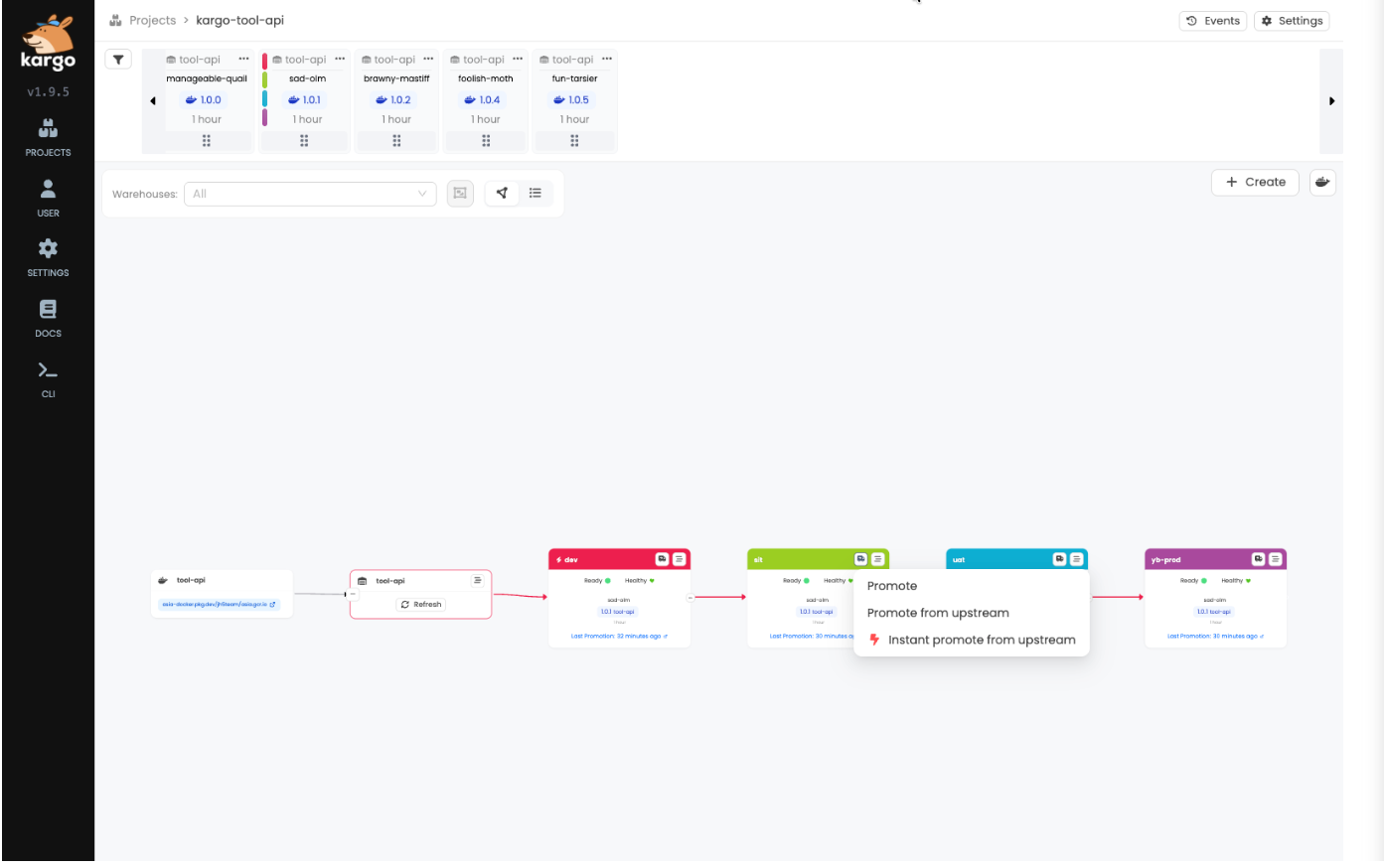

Step 1：點擊 Stage 的 Promote 按鈕 #

有三個選項：

選項	說明
Promote	從 Freight 清單中手動選擇要 promote 的版本
Promote from upstream	選擇上游 Stage（例如 sit→dev）目前的版本來 promote
Instant promote from upstream	直接 promote 上游 Stage 目前的版本，跳過確認

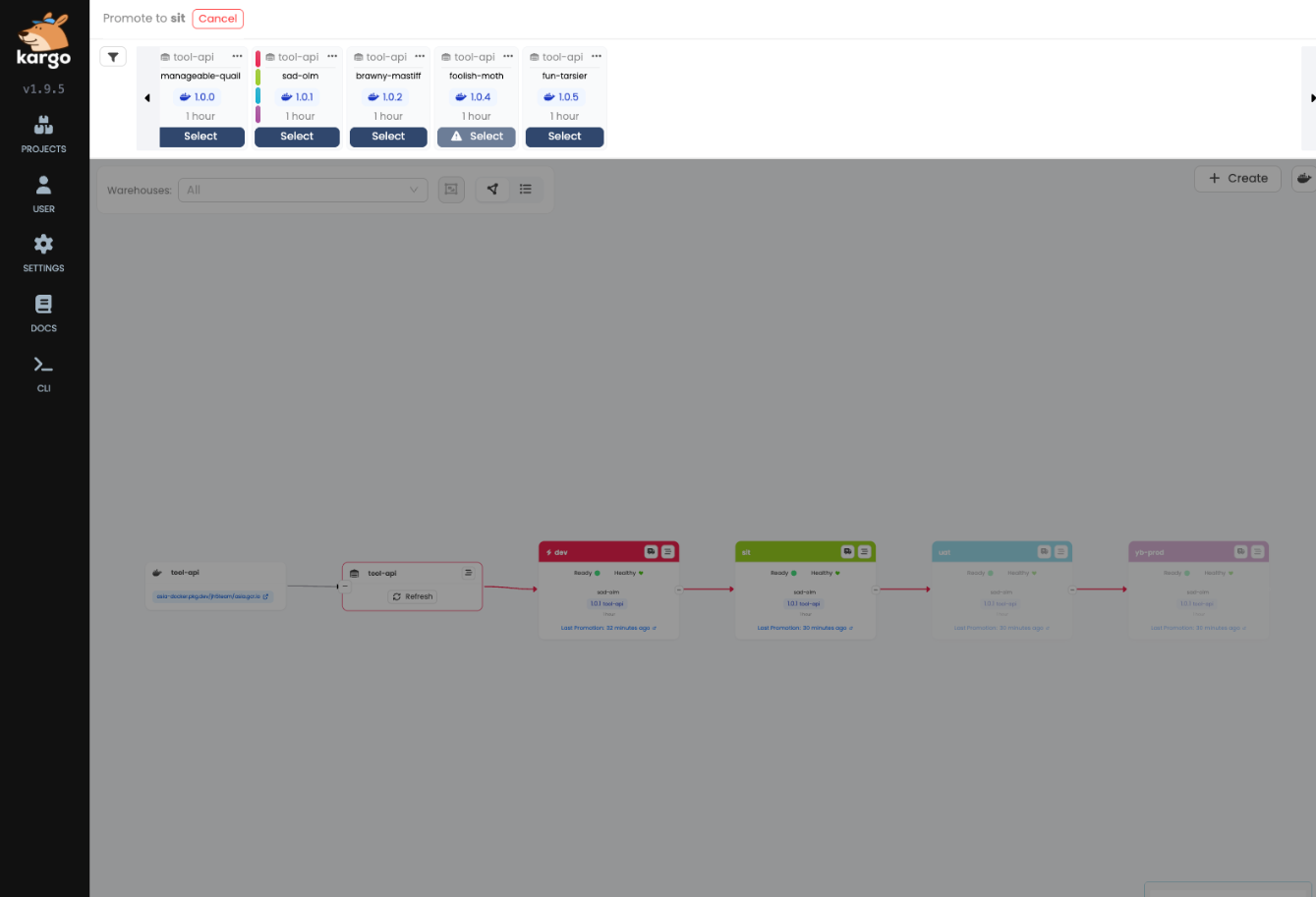

Step 2：選擇要 Promote 的 Freight #

畫面頂部顯示所有可用的 Freight，每張卡片代表一個 image 版本。
帶有警示圖示（⚠️）的 Freight 表示該版本未經上游 Stage 驗證，需謹慎選擇。
點選對應版本的 Select 按鈕即可觸發 promote。

Step 3：確認 Promote 結果 #

Kargo 會執行以下步驟：

1. Clone Git repo
2. 使用 kustomize-set-image 更新對應環境的 image tag
3. Commit + Push 回 Git
4. 觸發 ArgoCD sync

ArgoCD sync 完成後，K8s 中的 Pod 會自動滾動更新至新版本。

---

Freight 的概念 #

Freight 是 Kargo 的核心概念，代表一個不可變的版本快照：

Freight = {
  image: <registry>/tool-api:1.0.5,
  gitCommit: abc1234
}

每個 Freight 有一個友善名稱（如 sad-olm、fun-tarsier），方便識別。
一個 Freight 通過 Stage 驗證後，才能繼續往下游 Stage promote（除非使用 Instant promote）。

---

常見問題 #

Q: Warehouse 一直顯示 OutOfSync #

原因：Kargo controller 會在 Warehouse 上注入預設值（如 freightCreationPolicy、interval、imageSelectionStrategy），這些值不在 Git 的 YAML 中，導致 ArgoCD 偵測到差異。

解法一：在 YAML 中明確加入這些預設值：

spec:
  freightCreationPolicy: Automatic
  interval: 5m0s
  subscriptions:
  - image:
      imageSelectionStrategy: SemVer
      strictSemvers: true

解法二：在 ArgoCD Application 中加入 ignoreDifferences（已在 Step 4.3 示範）。

---

Q: argocd-update 顯示「not authorized」 #

原因：ArgoCD Application 缺少授權 Kargo 的 annotation。

解法：在對應的 ArgoCD Application 加上：

metadata:
  annotations:
    kargo.akuity.io/authorized-stage: kargo-tool-api:dev

---

Q: git-commit 顯示「message is required」 #

原因：舊版 Kargo 不支援 messageFromSteps，需直接在 message 欄位使用 expression。

解法：

- uses: git-commit
  config:
    path: ./repo
    message: "chore(dev): promote tool-api to ${{ imageFrom(\"<your-registry>/tool-api\").Tag }}"

---

小結 #

透過 ArgoCD + Kargo 的組合：

1. GitOps 一致性：所有 Pipeline 設定（Warehouse、Stage、ArgoCD Application）都版控於 Git，可追蹤、可還原
2. 自動化 + 人工控制：dev 環境全自動，sit/uat/prod 需人工 approve，平衡速度與安全
3. 視覺化 Pipeline：Kargo UI 讓 Pipeline 狀態一目了然，方便 approve 操作
4. ArgoCD 整合：Kargo promote 後直接觸發 ArgoCD sync，部署過程完全透明

整套架構建置完成後，開發者只需 push image 到 Registry，剩下的事情 Kargo 和 ArgoCD 會自動完成。
