MySQL的高可用方案

MySQL高可用方案採用主從複製+讀寫分離,即由單一的master和多個slave所構成。其中,客戶端通過master對資料庫進行寫操作,通過slave端進行讀操作。master出現問題後,可以將應用切換到slave端。 此方案是MySQL官方提供的一種高可用解決方案,節點間的資料同步採用MySQL Replication技術。MySQL Replication從一個MySQL資料庫伺服器(master)的資料複製到一個或多個MySQL資料庫伺服器(slave)。在預設情況下,複製是非同步的;slave不需要一直接收來自主機的更新。根據配置,可以複製資料庫中的所有資料庫、選定的資料庫,或者特定的表。

架構說明

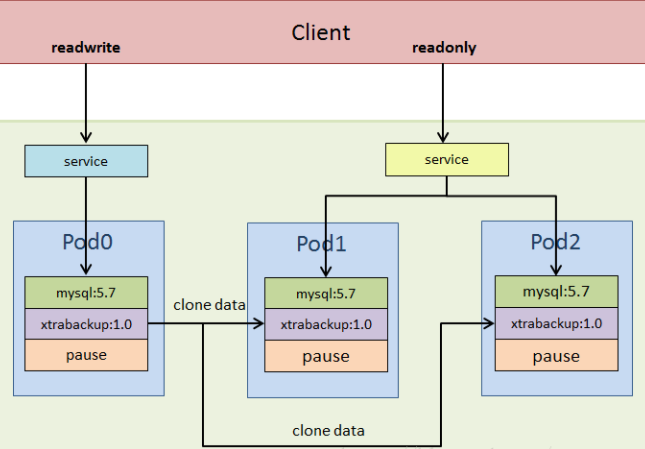

通過mysql+xtrabackup的模式來組成資料庫master+slave的模式,具體的架構圖如下所示:

Staefulset搭建Mysql叢集

vi mysql-statefulset.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: mysql
spec:
  # selector 表示,这个 StatefulSet 要管理的 Pod 必须携带 app=mysql 标签
  selector:
    matchLabels:
      app: mysql
  # serviceName 表示 它声明要使用的 Headless Service 的名字是:mysql
  serviceName: mysql
  # StatefulSet 的 replicas 值是 3,表示它定义的 MySQL 集群有三个节点:一个 Master 节点,两个 Slave 节点。
  replicas: 3
  template:
    metadata:
      labels:
        app: mysql
    spec:
      # 需要进行一个初始化操作,根据节点的角色是 Master 还是 Slave 节点,为 Pod 分配对应的配置文件。此外,MySQL 还要求集群里的每个节点都有一个唯一的 ID 文件,名叫 server-id.cnf
      initContainers:
      - name: init-mysql
        image: mysql:5.7
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 从 Pod 的 hostname 里,读取到了 Pod 的序号,以此作为 MySQL 节点的 server-id
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          echo [mysqld] > /mnt/conf.d/server-id.cnf
          # 由于server-id=0有特殊含义,我们给ID加一个100来避开它
          echo server-id=$((100 + $ordinal)) >> /mnt/conf.d/server-id.cnf
          # 如果Pod序号是0,说明它是Master节点,从ConfigMap里把Master的配置文件拷贝到/mnt/conf.d/目录;
          # 否则,拷贝Slave的配置文件
          if [[ $ordinal -eq 0 ]]; then
            cp /mnt/config-map/master.cnf /mnt/conf.d/
          else
            cp /mnt/config-map/slave.cnf /mnt/conf.d/
          fi
        # init-mysql 在声明了挂载 config-map 这个 Volume 之后,ConfigMap 里保存的内容,就会以文件的方式出现在它的 /mnt/config-map 目录当中
        volumeMounts:
        - name: conf
          mountPath: /mnt/conf.d
        - name: config-map
          mountPath: /mnt/config-map
      - name: clone-mysql
        # 使用的是 xtrabackup 镜像(它里面安装了 xtrabackup 工具)
        image: gcr.io/google-samples/xtrabackup:1.0
        command:
        - bash
        - "-c"
        - |
          set -ex
          # 拷贝操作只需要在第一次启动时进行,所以如果数据已经存在,跳过
          [[ -d /var/lib/mysql/mysql ]] && exit 0
          # Master节点(序号为0)不需要做这个操作
          [[ `hostname` =~ -([0-9]+)$ ]] || exit 1
          ordinal=${BASH_REMATCH[1]}
          [[ $ordinal -eq 0 ]] && exit 0
          # 使用ncat指令,远程地向 DNS 记录为“mysql-< 当前序号减一 >.mysql”的 Pod,也就是当前 Pod 的前一个 Pod,发起数据传输请求,并且直接用 xbstream 指令将收到的备份数据保存在 /var/lib/mysql 目录下;
          # 3307 是一个特殊端口,运行着一个专门负责备份 MySQL 数据的辅助进程
          # 这一步还可以用其他方法来传输数据。比如,用 scp 或者 rsync,都没问题
          ncat --recv-only mysql-$(($ordinal-1)).mysql 3307 | xbstream -x -C /var/lib/mysql
          # 执行--prepare,这样拷贝来的数据就可以用作恢复了
          xtrabackup --prepare --target-dir=/var/lib/mysql
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
      containers:
      - name: mysql
        image: mysql:5.7
        env:
        - name: MYSQL_ALLOW_EMPTY_PASSWORD
          value: "1"
        ports:
        - name: mysql
          containerPort: 3306
        volumeMounts:
        - name: data
          # 数据目录是 /var/lib/mysql
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          # 配置文件目录是 /etc/mysql/conf.d
          mountPath: /etc/mysql/conf.d
        resources:
          requests:
            cpu: 500m
            cpu: 200m
            memory: 1Gi
            memory: 500m
        # 定义了一个 livenessProbe,通过 mysqladmin ping 命令来检查它是否健康
        livenessProbe:
          exec:
            command: ["mysqladmin", "ping"]
          initialDelaySeconds: 30
          periodSeconds: 10
          timeoutSeconds: 5
        # 定义了一个 readinessProbe,通过查询 SQL(select 1)来检查 MySQL 服务是否可用,凡是 readinessProbe 检查失败的 MySQL Pod,都会从 Service 里被摘除掉。
        readinessProbe:
          exec:
            # 通过TCP连接的方式进行健康检查
            command: ["mysql", "-h", "127.0.0.1", "-e", "SELECT 1"]
          initialDelaySeconds: 5
          periodSeconds: 2
          timeoutSeconds: 1
      - name: xtrabackup
        image: gcr.io/google-samples/xtrabackup:1.0
        ports:
        - name: xtrabackup
          containerPort: 3307
        command:
        - bash
        - "-c"
        - |
          set -ex
          cd /var/lib/mysql

          #第一部分工作,是 MySQL 节点的初始化工作。这个初始化需要使用的 SQL,是 sidecar 容器拼装出来、保存在一个名为 change_master_to.sql.in 的文件里的,具体过程如下所示

          # 从备份信息文件里读取MASTER_LOG_FILEM和MASTER_LOG_POS这两个字段的值,用来拼装集群初始化SQL
          if [[ -f xtrabackup_slave_info ]]; then
            # 如果xtrabackup_slave_info文件存在,说明这个备份数据来自于另一个Slave节点。这种情况下,XtraBackup工具在备份的时候,就已经在这个文件里自动生成了"CHANGE MASTER TO" SQL语句。所以,我们只需要把这个文件重命名为change_master_to.sql.in,后面直接使用即可
            mv xtrabackup_slave_info change_master_to.sql.in
            # 所以,也就用不着xtrabackup_binlog_info了,否则,下次这个容器重启时,就会发现这些文件存在,所以又会重新执行一次数据��复和集群初始化的操作,这是不对的
            rm -f xtrabackup_binlog_info
          elif [[ -f xtrabackup_binlog_info ]]; then
            # 如果只存在xtrabackup_binlog_inf文件,那说明备份来自于Master节点,我们就需要解析这个备份信息文件,读取所需的两个字段的值
            [[ `cat xtrabackup_binlog_info` =~ ^(.*?)[[:space:]]+(.*?)$ ]] || exit 1
             # 同上,这里也就用不着xtrabackup_binlog_info了,否则,下次这个容器重启时,就会发现这些文件存在,所以又会重新执行一次数据恢复和集群初始化的操作,这是不对的
            rm xtrabackup_binlog_info
            # 把两个字段的值拼装成SQL,写入change_master_to.sql.in文件
            echo "CHANGE MASTER TO MASTER_LOG_FILE='${BASH_REMATCH[1]}',\
                  MASTER_LOG_POS=${BASH_REMATCH[2]}" > change_master_to.sql.in
          fi

          # 接下来,sidecar 容器就可以执行初始化了
          # 如果这个 change_master_to.sql.in 文件存在,就意味着需要做集群初始化工作
          if [[ -f change_master_to.sql.in ]]; then
            # 但一定要先等MySQL容器启动之后才能进行下一步连接MySQL的操作
            echo "Waiting for mysqld to be ready (accepting connections)"
            until mysql -h 127.0.0.1 -e "SELECT 1"; do sleep 1; done

            echo "Initializing replication from clone position"
            # 将文件change_master_to.sql.in改个名字,防止这个Container重启的时候,因为又找到了change_master_to.sql.in,从而重复执行一遍这个初始化流程
            mv change_master_to.sql.in change_master_to.sql.orig
            # 使用change_master_to.sql.orig的内容,也是就是前面拼装的SQL,组成一个完整的初始化和启动Slave的SQL语句
            mysql -h 127.0.0.1 <<EOF
          $(<change_master_to.sql.orig),
            MASTER_HOST='mysql-0.mysql',
            MASTER_USER='root',
            MASTER_PASSWORD='',
            MASTER_CONNECT_RETRY=10;
          START SLAVE;
          EOF
          fi

          #第二部分工作,则是启动一个数据传输服务,具体过程如下所示

          # 使用ncat监听3307端口。它的作用是,在收到传输请求的时候,直接执行"xtrabackup --backup"命令,备份MySQL的数据并发送给请求者
          # 由于 sidecar 容器和 MySQL 容器同处于一个 Pod 里,所以它是直接通过 Localhost 来访问和备份 MySQL 容器里的数据的,非常方便
          exec ncat --listen --keep-open --send-only --max-conns=1 3307 -c \
            "xtrabackup --backup --slave-info --stream=xbstream --host=127.0.0.1 --user=root"
        volumeMounts:
        - name: data
          mountPath: /var/lib/mysql
          subPath: mysql
        - name: conf
          mountPath: /etc/mysql/conf.d
      volumes:
      - name: conf
        emptyDir: {}
      - name: config-map
        configMap:
          name: mysql
  # 通过 volumeClaimTemplate(PVC 模板)来为每个 Pod 定义 PVC,将来,这个 PV 对应的的 Volume 就会充当 MySQL Pod 的存储数据目录
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      # 指定了该存储的属性为可读写,并且一个 PV 只允许挂载在一个宿主机上
      accessModes: ["ReadWriteOnce"]
      storageClassName: standard
      resources:
        requests:
          # 指定了存储的大小为 10 GiB
          storage: 10Gi



vi mysql-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: mysql
  labels:
    app: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  clusterIP: None
  selector:
    app: mysql
---
apiVersion: v1
kind: Service
metadata:
  name: mysql-read
  labels:
    app: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  selector:
    app: mysql



vi mysql-configmap.yaml

apiVersion: v1
kind: ConfigMap
metadata:
  name: mysql
  labels:
    app: mysql
data:
  master.cnf: |
    # 主节点MySQL的配置文件
    [mysqld]
    log-bin
  slave.cnf: |
    # 从节点MySQL的配置文件
    [mysqld]
    super-read-only



佈署資源

kubectl apply -f mysql-configmap.yaml

kubectl apply -f mysql-services.yaml

kubectl apply -f mysql-statefulset.yaml

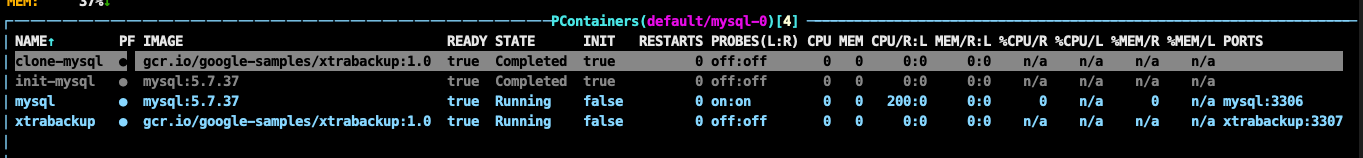

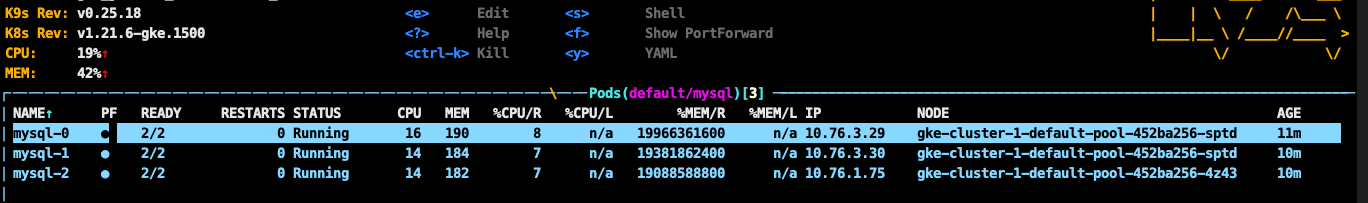

觀察服務啟動狀態

或使用kubectl查詢

kubectl get pods -l app=mysql --watch

kubectl get pod -l app=mysql

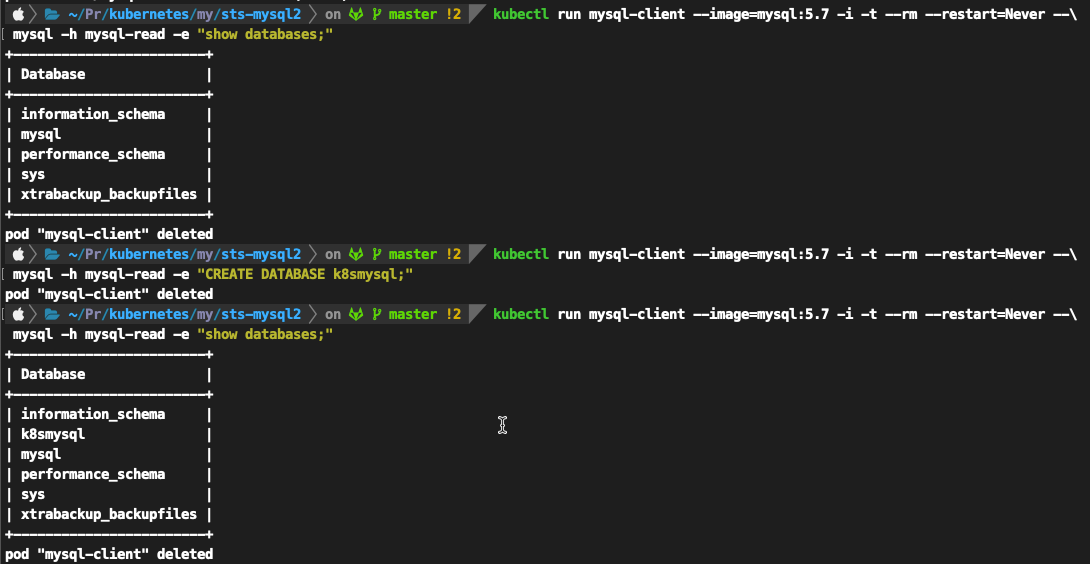

測試mysql是否正常

kubectl run mysql-client --image=mysql:5.7 -i -t --rm --restart=Never --\
 mysql -h mysql-read -e "CREATE DATABASE k8smysql;"
kubectl run mysql-client --image=mysql:5.7 -i -t --rm --restart=Never --\
 mysql -h mysql-read -e "show databases;"

擴容一下sts資源

kubectl scale statefulset mysql  --replicas=4

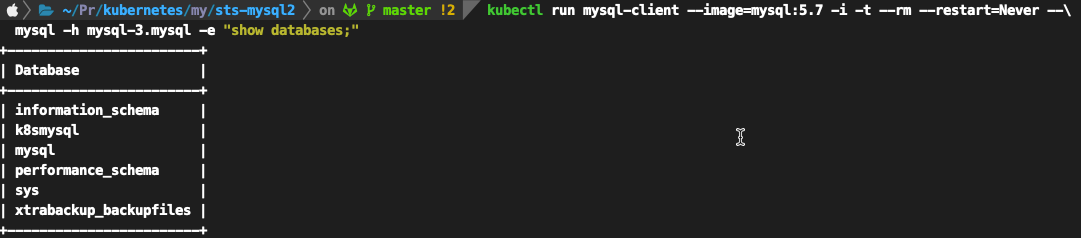

可以看到新建出來的複本mysql slave一樣有一開始建立的資料庫

kubectl run mysql-client --image=mysql:5.7 -i -t --rm --restart=Never --\
  mysql -h mysql-3.mysql -e "show databases;"
