如何將iSCSI Storage加入ESXI主機

Step 1:

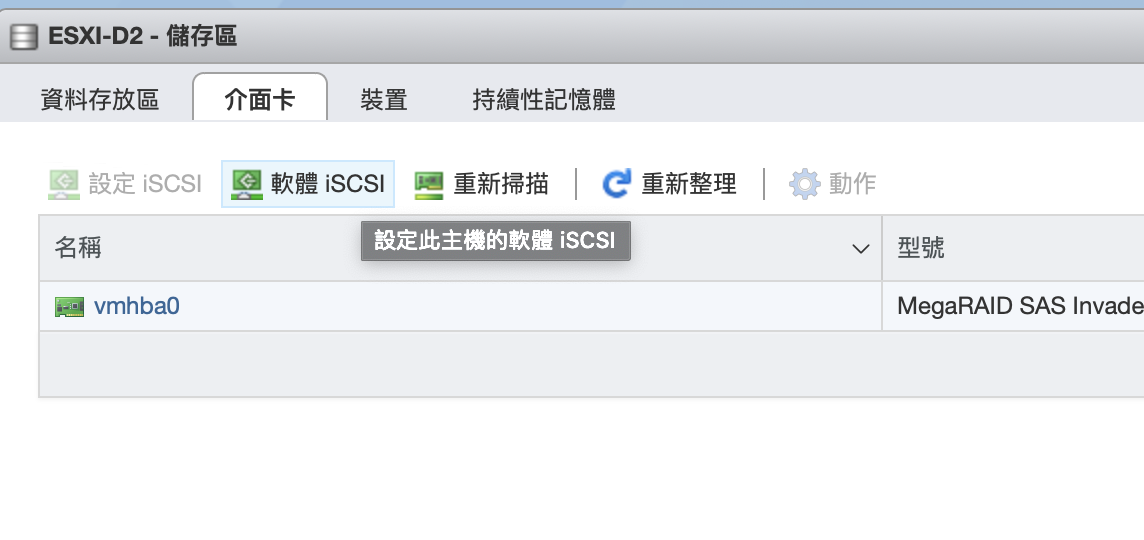

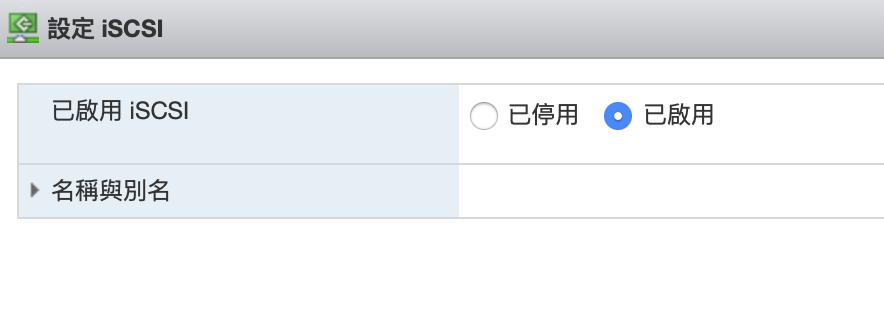

於ESXI儲存區加入iSCSI介面卡

Step 2:

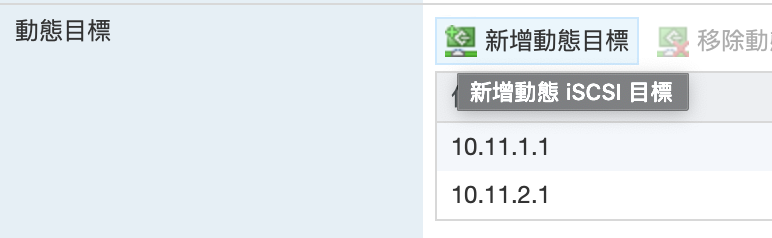

配置Storage目標IP, 雙控制卡因此配置兩IP

Step 3:

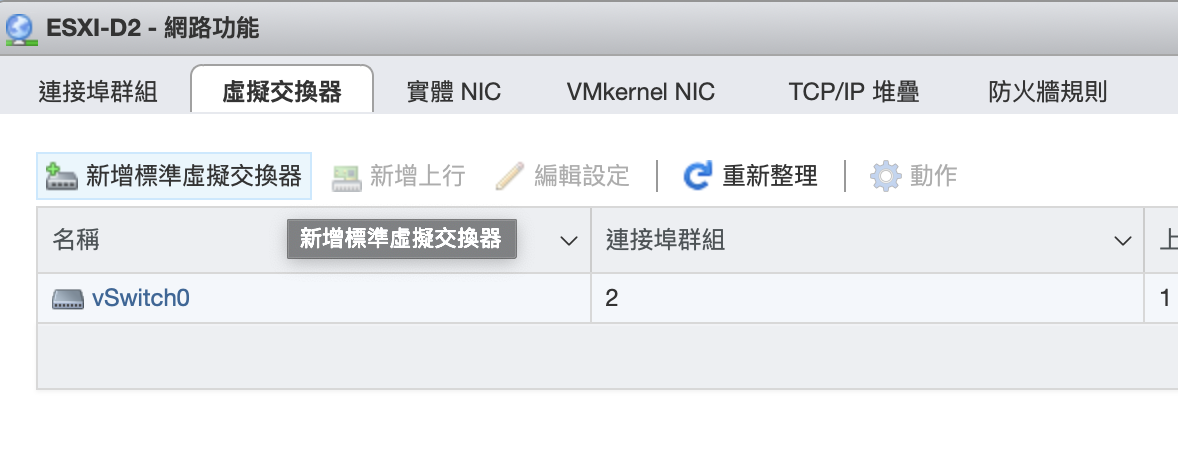

新增iSCSI vSwitch,如圖

Step 4:

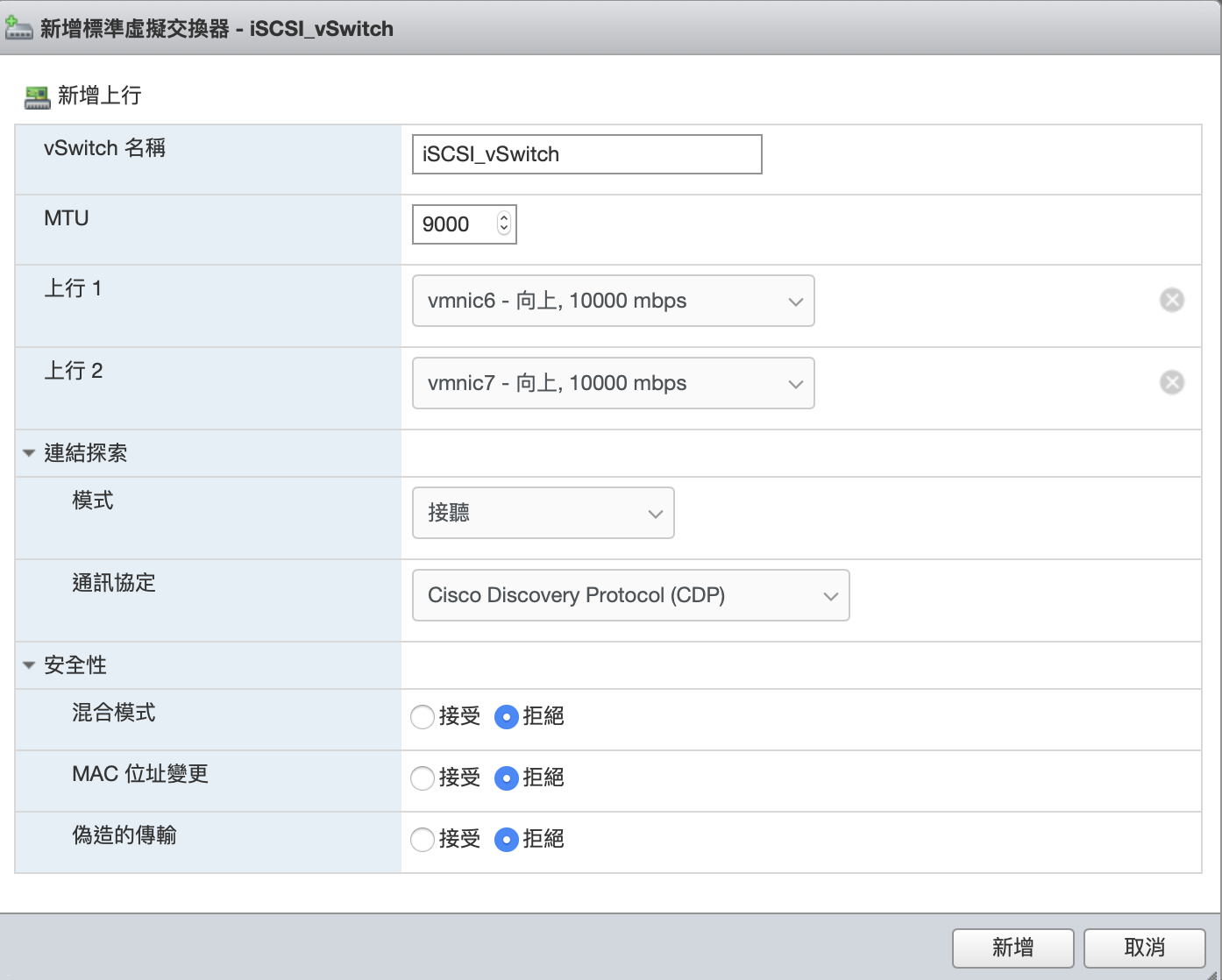

配置MTU值為9000, 選擇對應上行, vmnic6及7為新加入10G網卡的實體端口

Step 5:

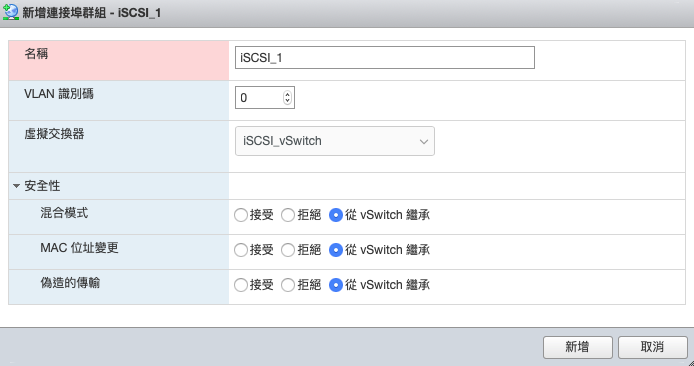

新增連接埠群組iSCSI_1及iSCSI_2

Step 6:

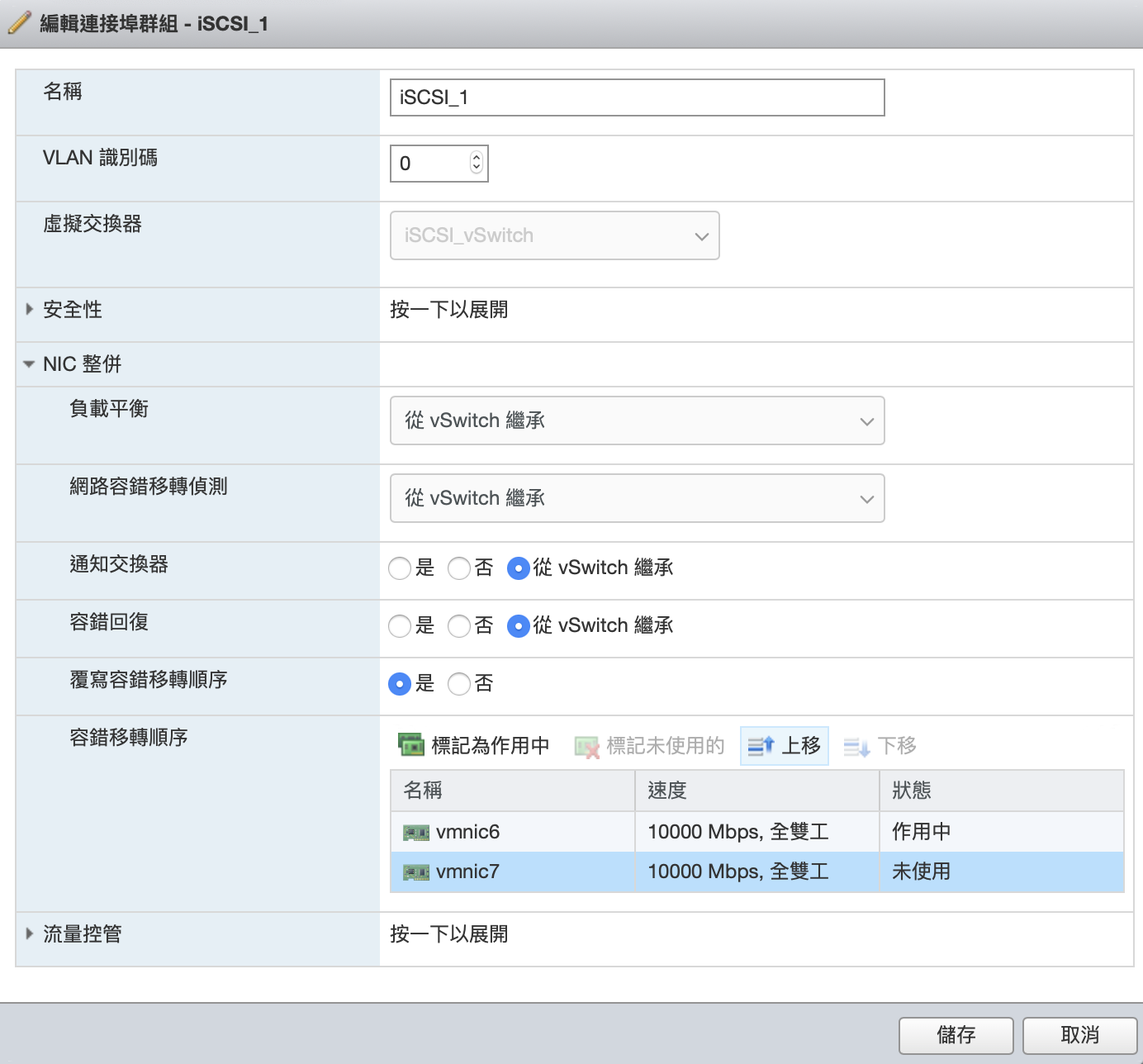

  1. 編輯兩iSCSI_1及iSCSI_2連接埠群組
  2. 覆寫容錯移轉順序勾選“是”
  3. 配置iSCSI_1的容錯移轉順序vmnic6為作用中,vmnic7為未使用
  4. 配置iSCSI_2的容錯移轉順序vmnic7為作用中,vmnic6為未使用

Step 7:

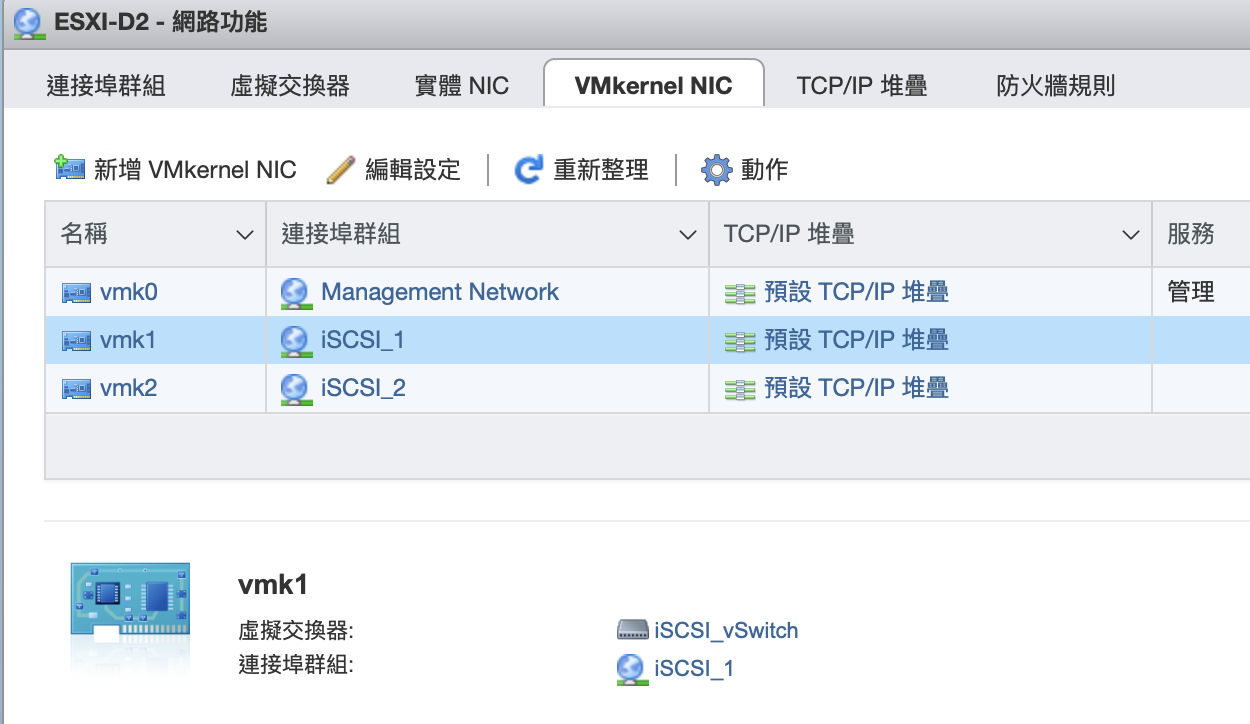

於VMkernel NIC新增兩個VMkernel NIC, 分別為vmk1及vmk2

Step 8:

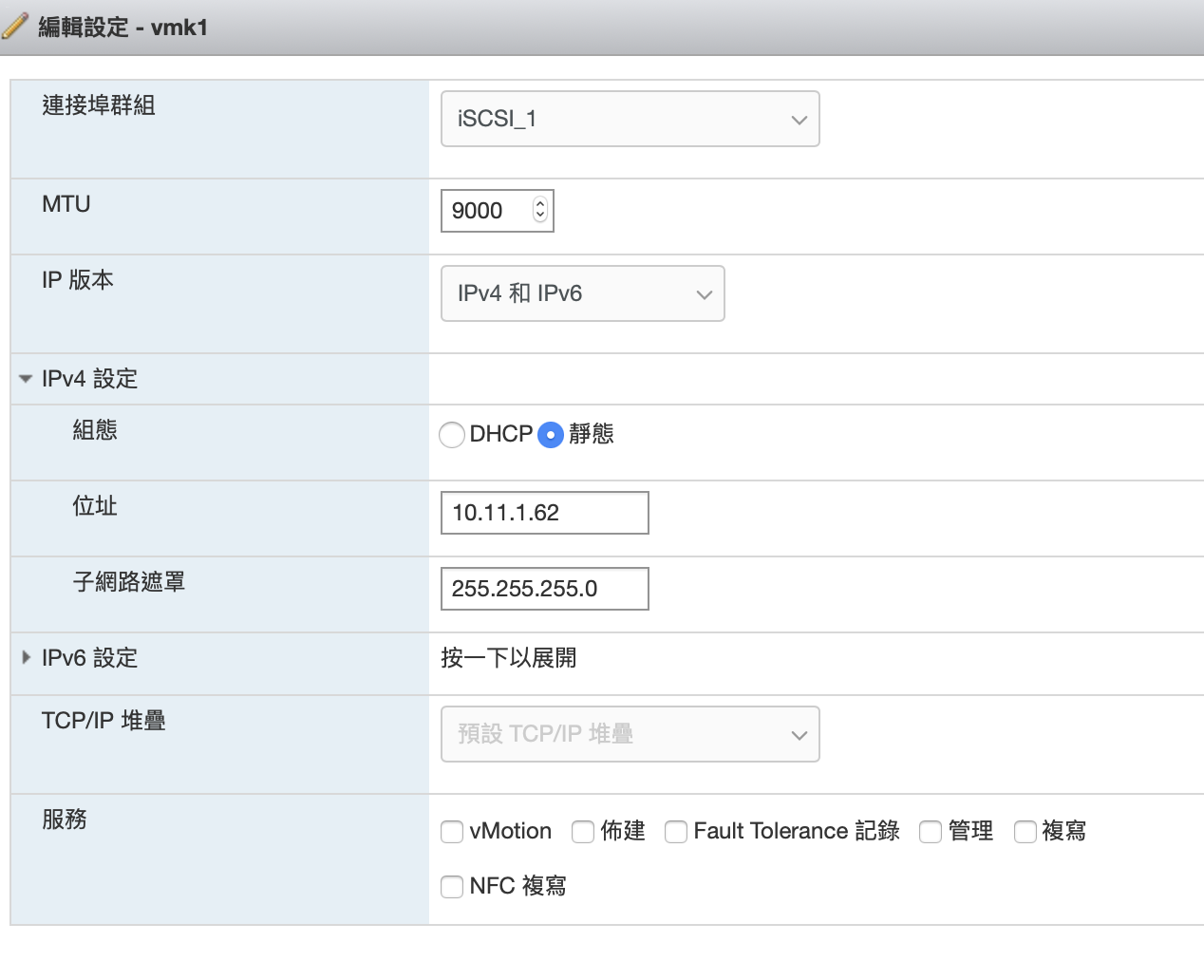

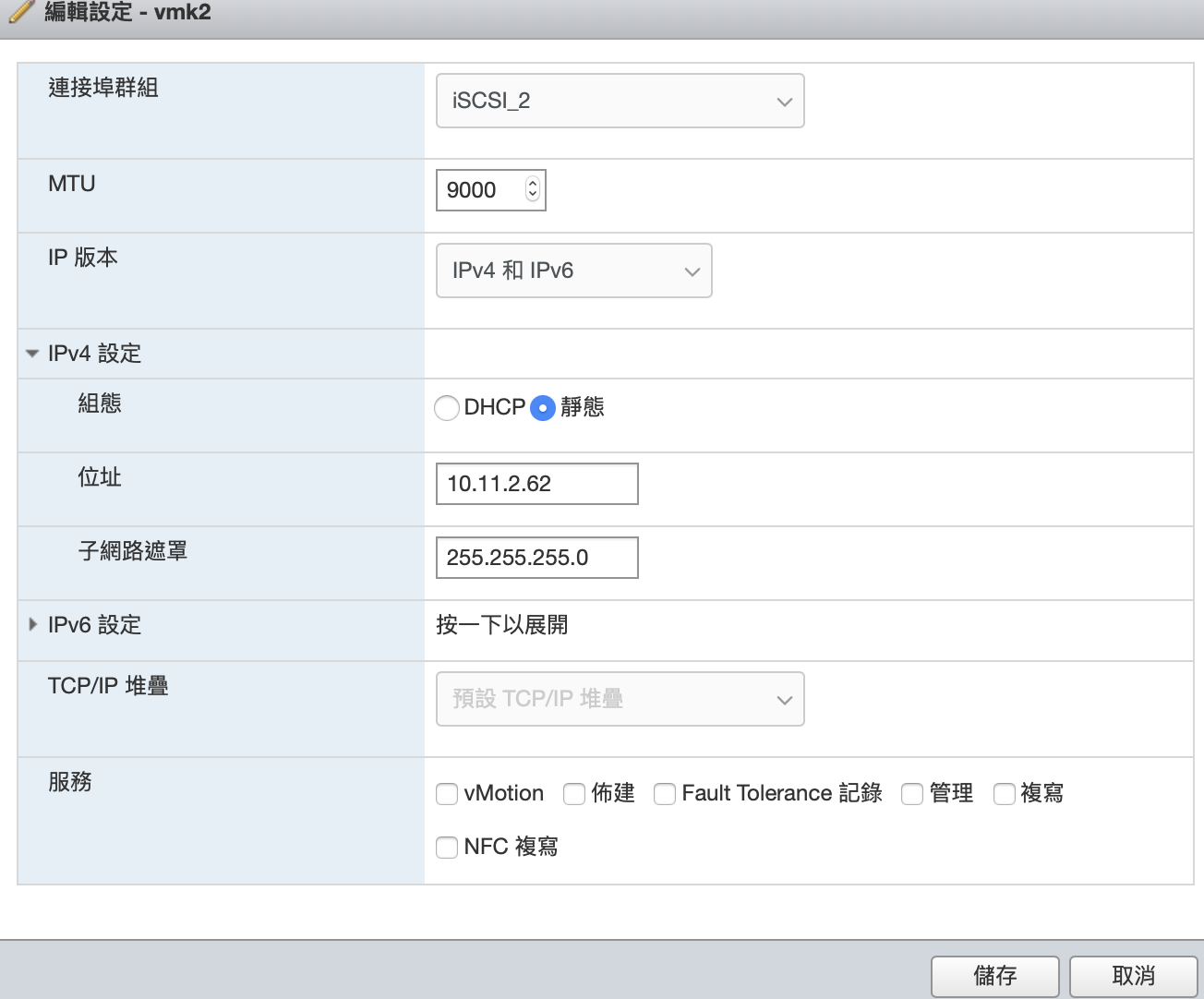

編輯vmk配置

  1. MTU值:9000
  2. IPv4 設定:
    組態 : 靜態,位址:server與iSCSI溝通IP,遮罩:255.255.255.0

Step 9:

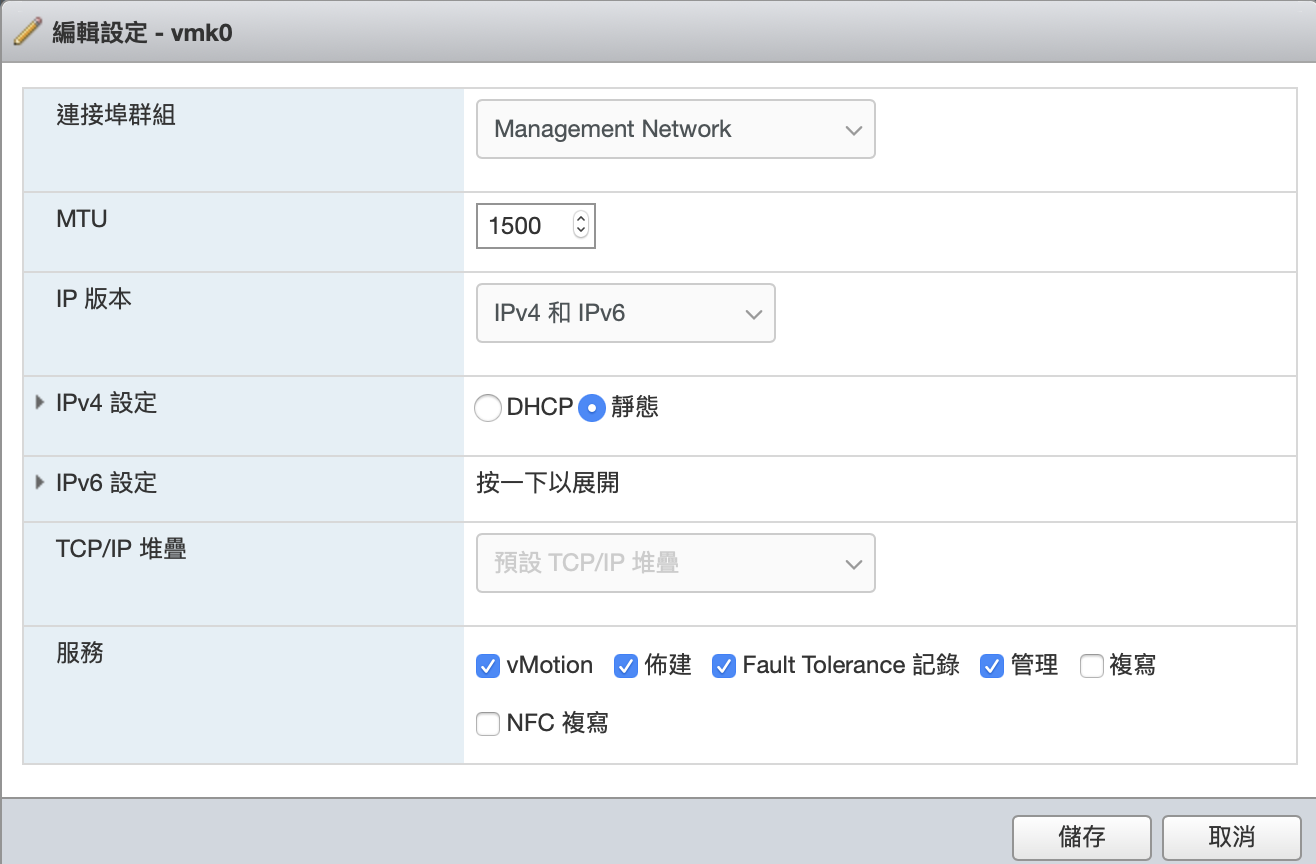

編輯vmk0,連接埠群組為Management Network,勾選vMotion、佈建、FT、管理

Step 10:

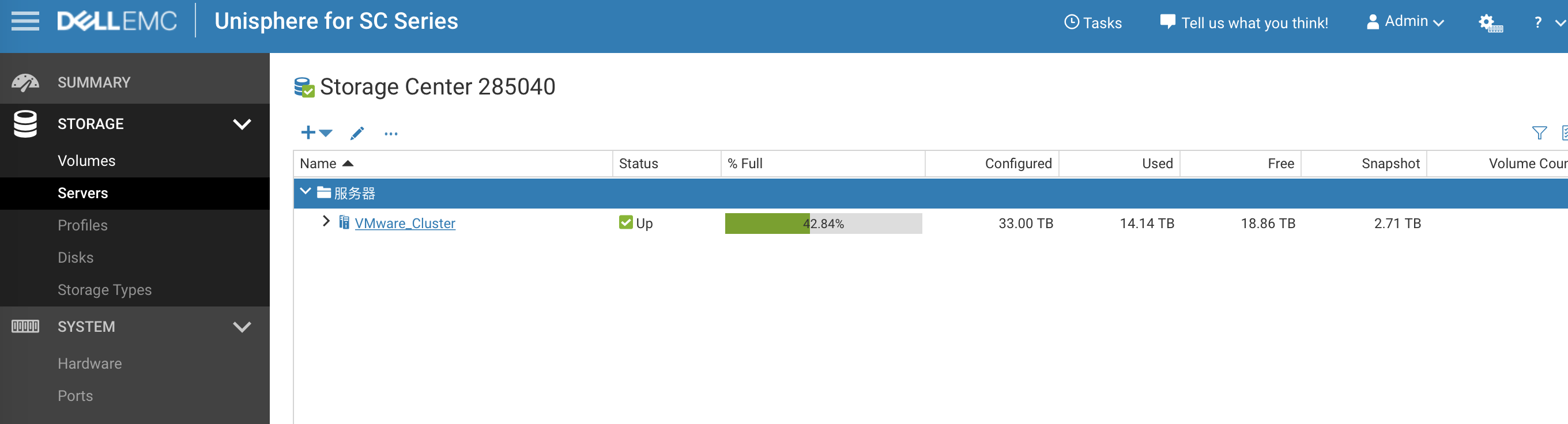

  1. 登入Storage(172.20.7.240)

  2. 於左邊欄位項目Storage裡,點入Servers

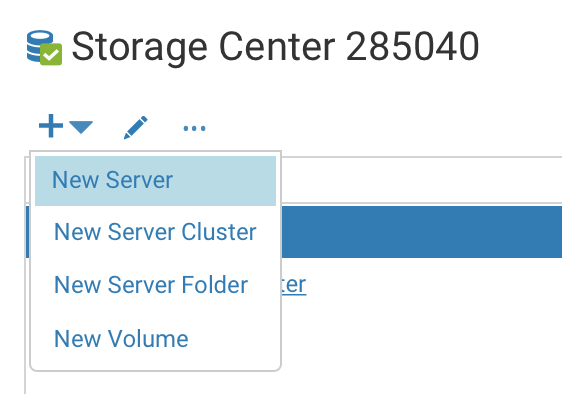

  3. 點選+符號,新增New Server

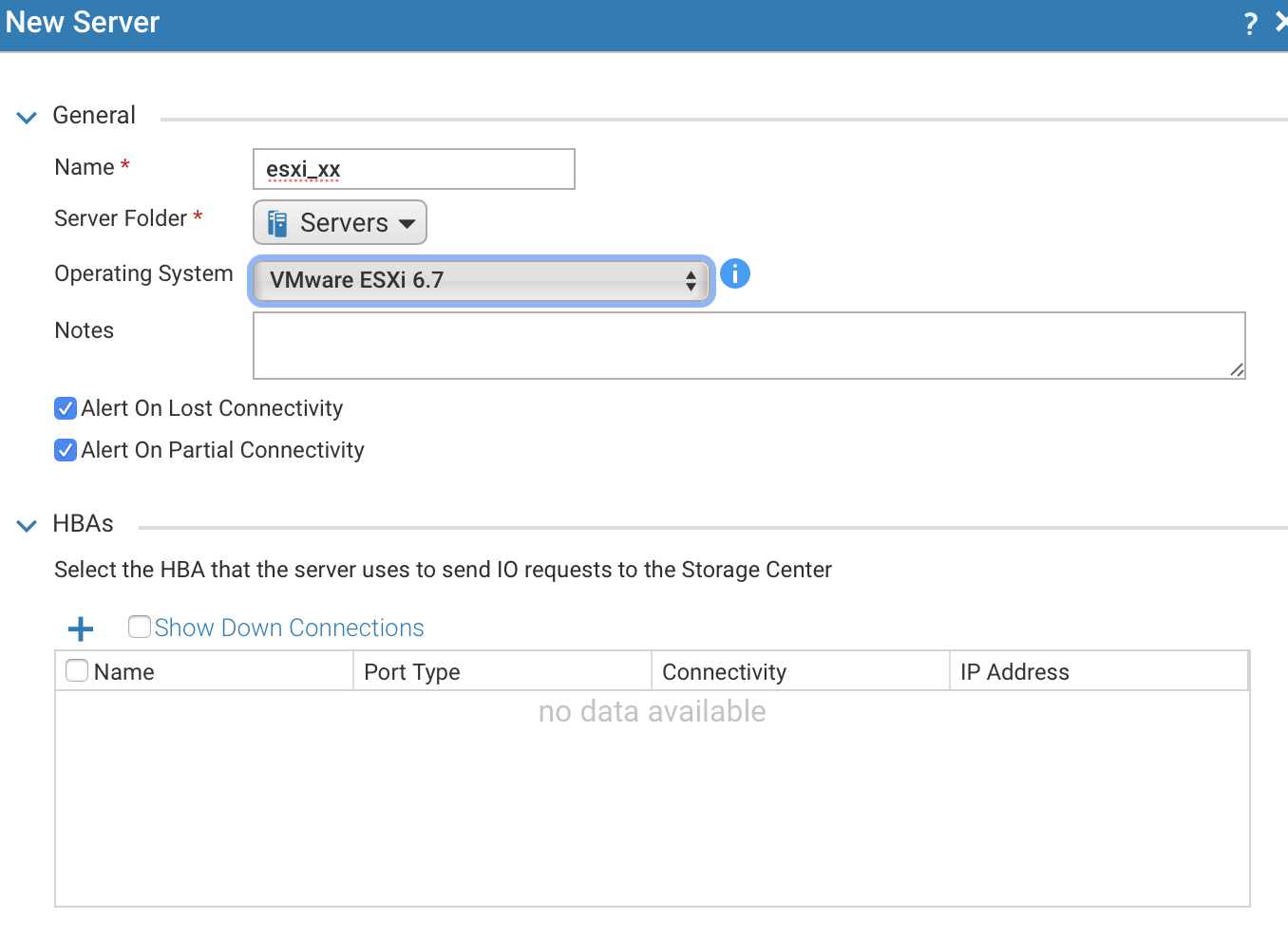

4.  編輯New Server
    Name: esxi_"esxi尾碼IP"
    Server Folder: Servers
    Operating System: VMware ESXi 6.7
    HBAs: 於上述ESXI設定正確的話,底下的欄位會出現iqn讓你勾選,勾選iqn後即可下一步。

Step 11

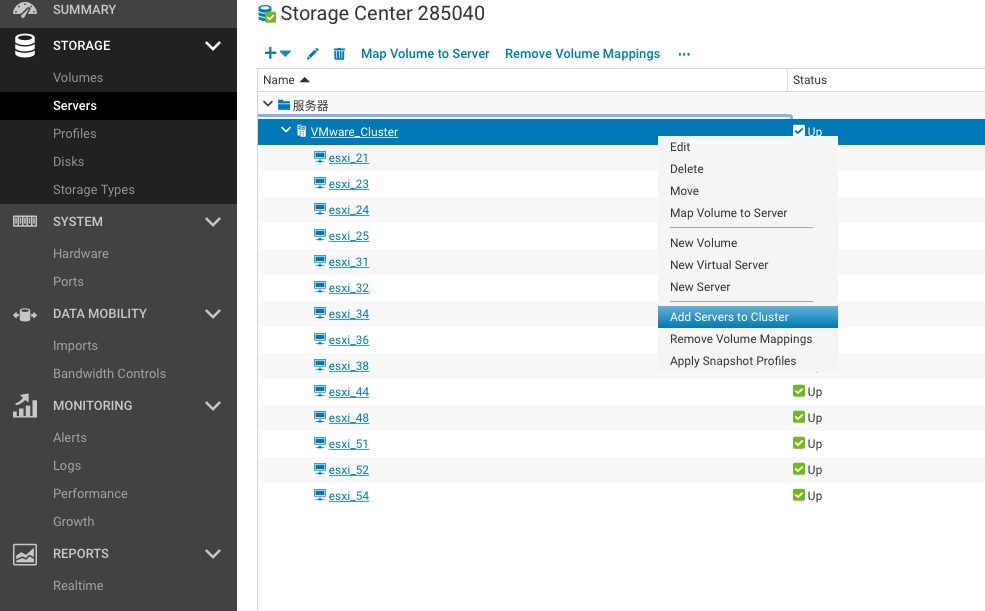

於Cluster點擊滑鼠右鍵,點選“Add Servers to Cluster"
選擇將剛剛建立的Server,這一步即完成Storage配置

Step 12
驗證是否成功

  1. 將新主機加入vCenter
  2. 到主機的儲存裝置介面卡

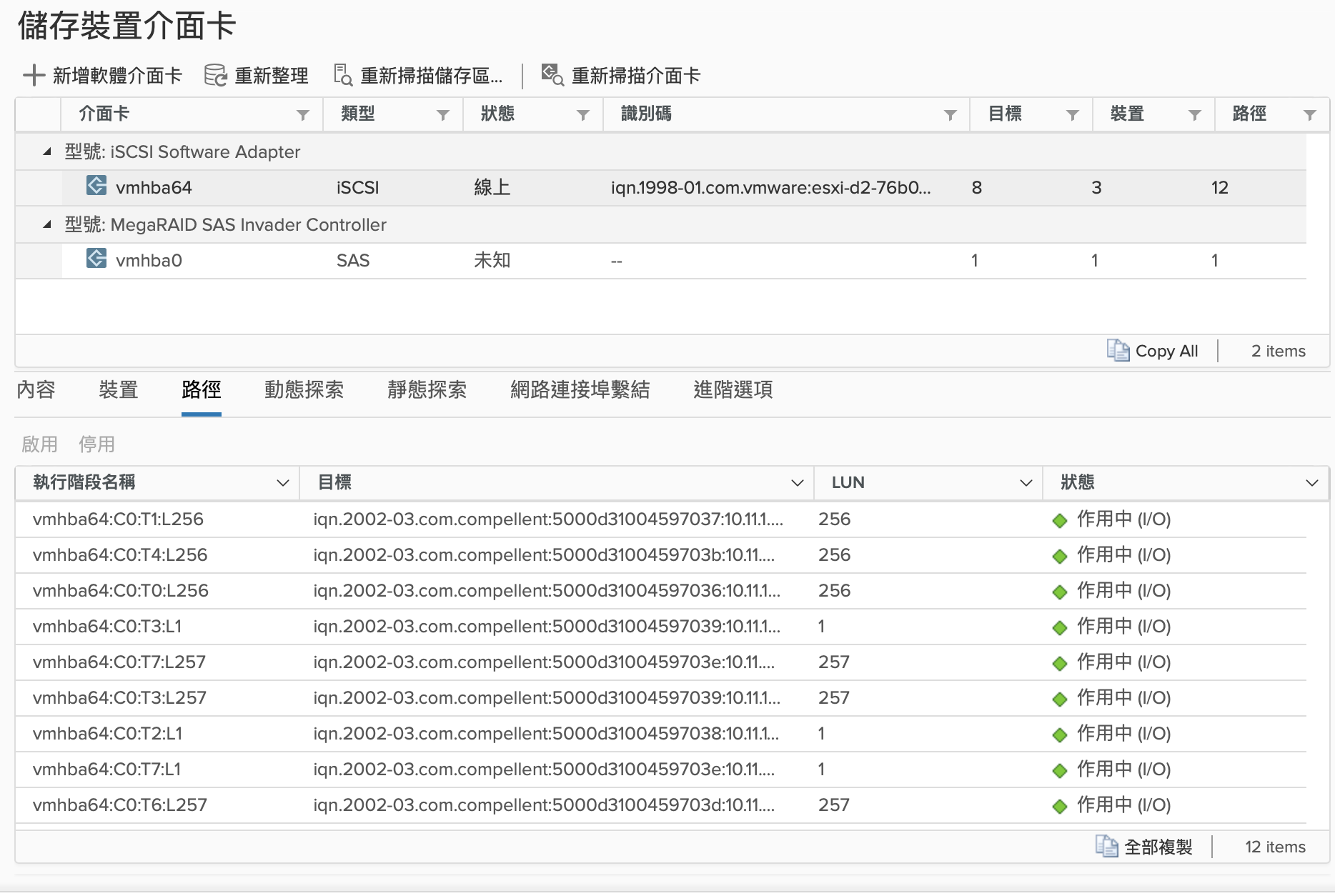

  3. 於底下路徑頁面,確認所有路徑都在作用中

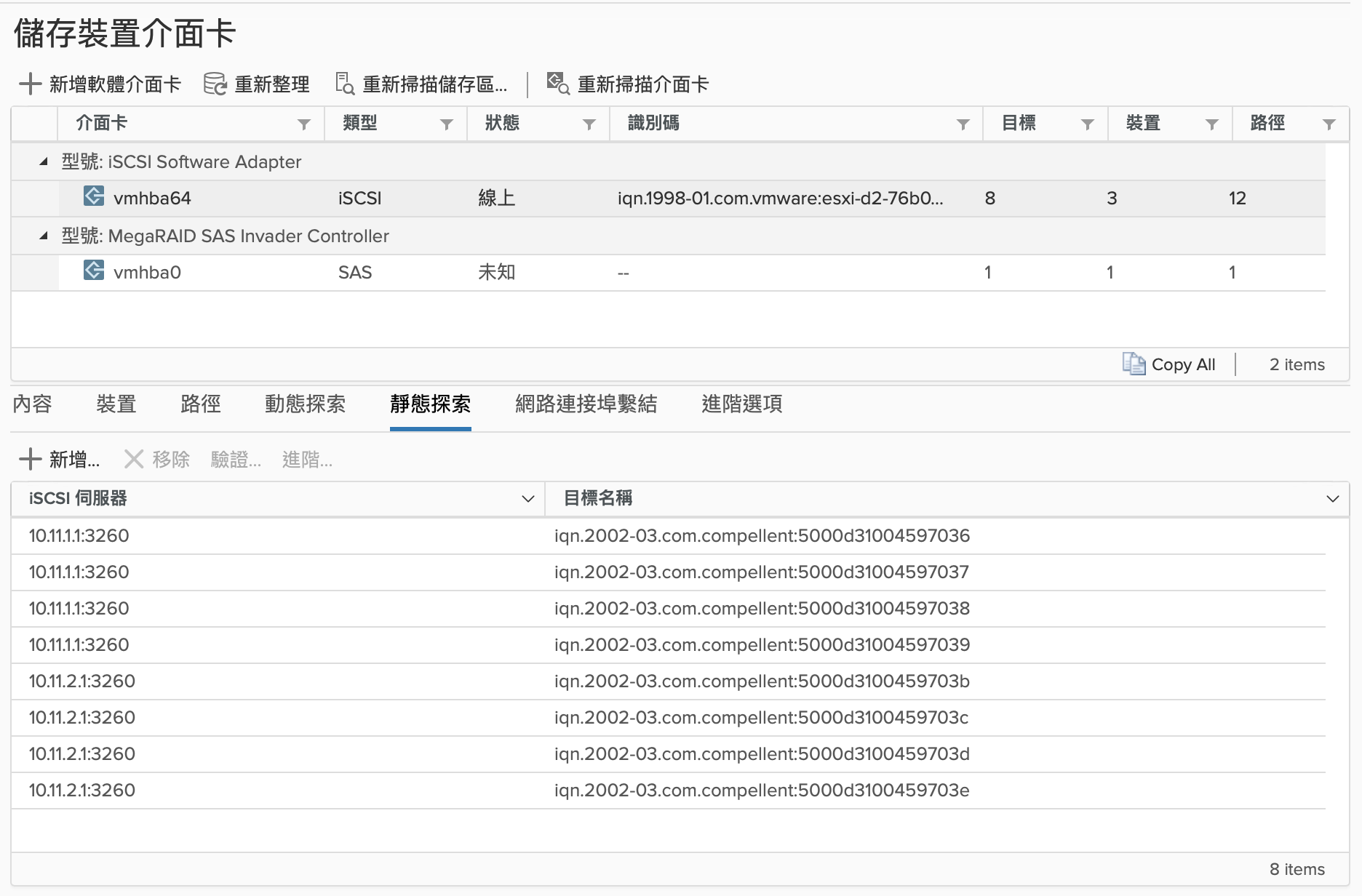

4. 於底下動態探索頁面,確認是否Server及Storage產生8個iqn連結

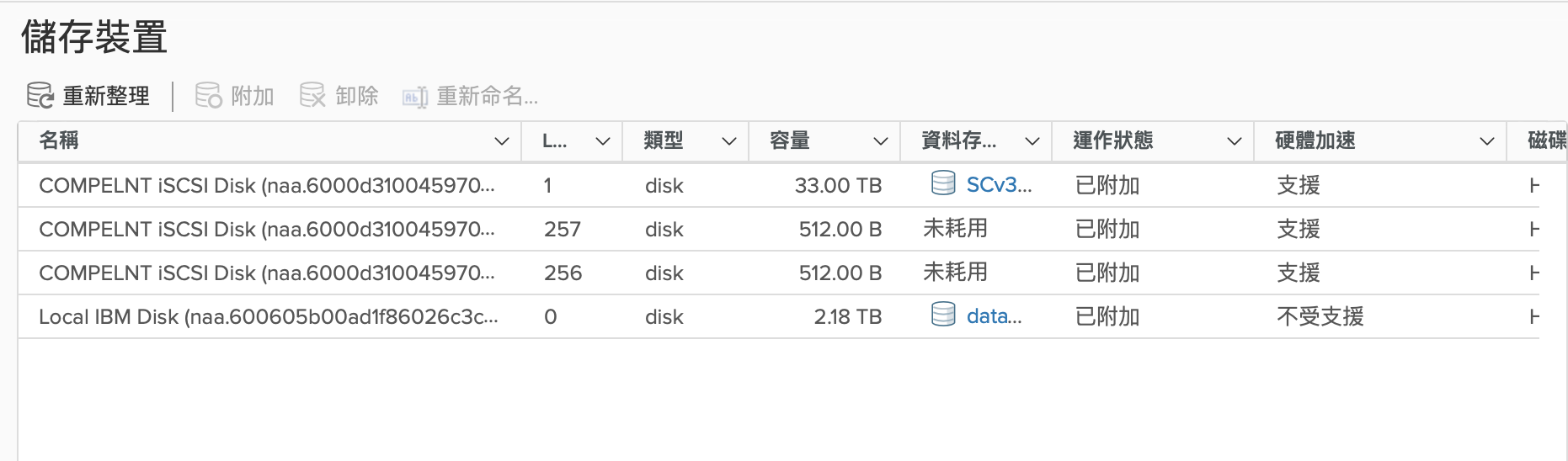

5. 於儲存裝置上,確認Storage空間是否已加入

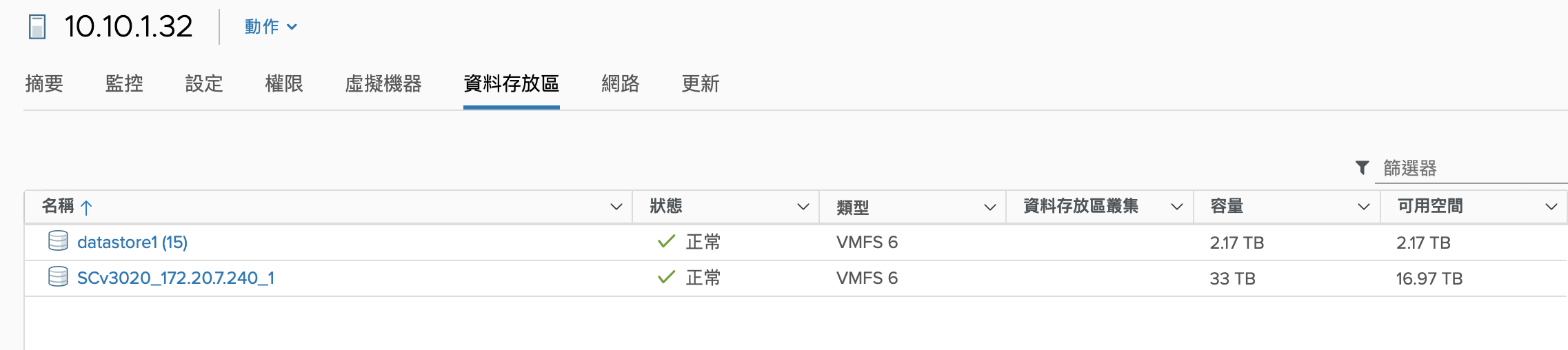

6. 於資料存放區上,確認已有Storage空間加入
