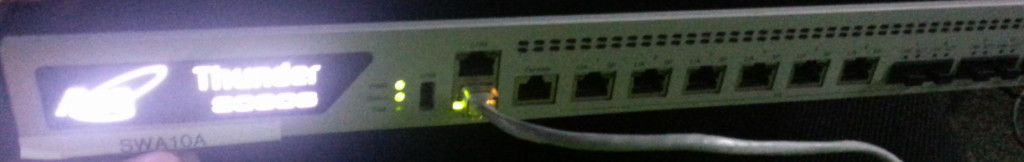

A10network-20

最近公司要導入A10network,稍微研究下基本設定 本篇做個記錄以防忘記

1.登入後台

A10network-1

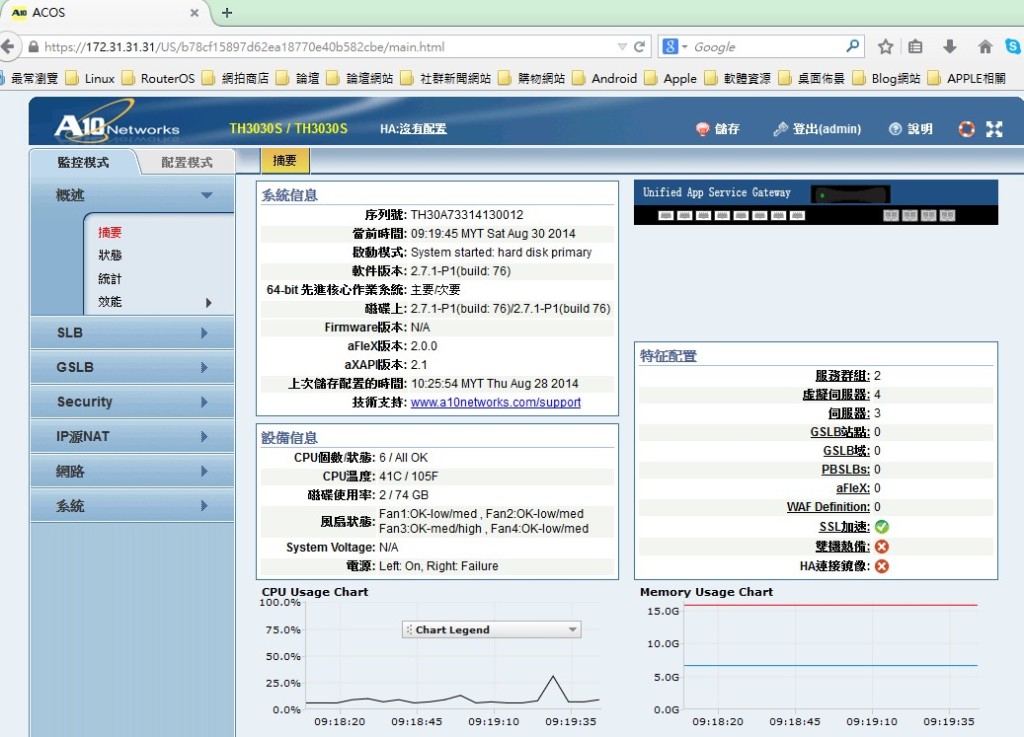

登入後的主畫面

A10network-2

3.設定要進入配置模式→SLB→服務

A10network-3

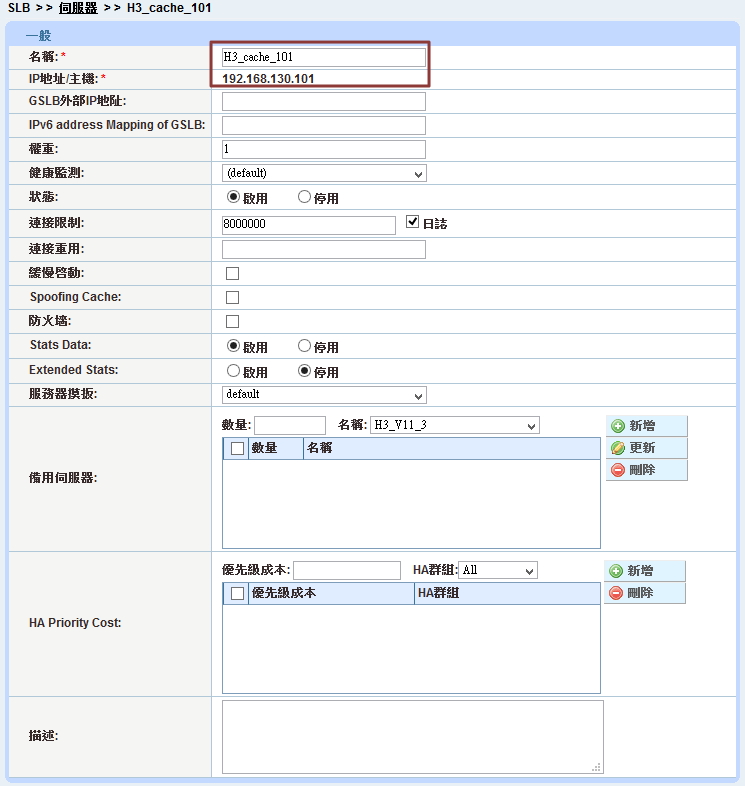

4.新增一台伺服器 比如 H3_cache_101及H3_cache_202

輸入名稱及內網IP  H3_cache_101和該主機的內網

A10network-16

加完一台後可以用Clone複製再改一下第二台的ip和名稱即可

連接埠設定0是全開  權重預設1按下右邊的新增鈕

A10network-6

5.到新增服務群組

A10network-7

設定群組名稱 算法選擇Round Robin

A10network-9

伺服器選擇剛才建立的H3_cache_101連接埠設定0是全開  H3_cache_202也是一樣的做法

5.到虛擬伺服器 (這邊要設定H3_cache_101、202的外網可以多台對應到一個伺服器群組)

這邊我們新增兩台主機分別都對應到H3_cache_group

A10network-11

兩台都是一樣的機器所以服務也要同時開一樣 例如80port和10000port

A10network-12

按下新增port設定值如下

服務群組這邊選擇H3_cache_group

使用接收到的hop做為響應這邊選src-dst-ip-swap-persist

A10network-13

6.伺服器Nat備援切換

要選擇Round Robin才能使用多台備援

A10network-17

當建立完後到 服務群組→H3_cache_group→伺服器欄位  這邊可以加入多台的主機會隨機切換

假設H3_cache_202機器異常可以將它停用就只會走H3_cache_101

A10network-18
